Подробная информация о продукте:
|
| Порт данных: | RJ-45 | Пакет: | Форм-фактор SFP небольшой |
|---|---|---|---|
| Электропитание: | 3.3V | Расстояние: | 30meter для 10G (кабель CAT6A) |
| Температура случая: | 0°C к +70°C или -40°C к +85°C | Тариф данных: | • Поддержка 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T на линии порте |
Особенности
Поддержка 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T ¨ на линии порте
Поддержка 10Gbase-R ¨ на порте хозяина
след ноги SFP ¨ Горяч-pluggable
¨ компактирует собрание соединителя RJ-45
¨ RoHS-уступчивое и неэтилированное
Электропитание ¨ одиночное +3.3V
¨ локальные сети 10 гигабит над кабелем кота 6a
Рабочая температура ¨ окружающая: 0°C к +70°C или -40°C к +85°C
Описание

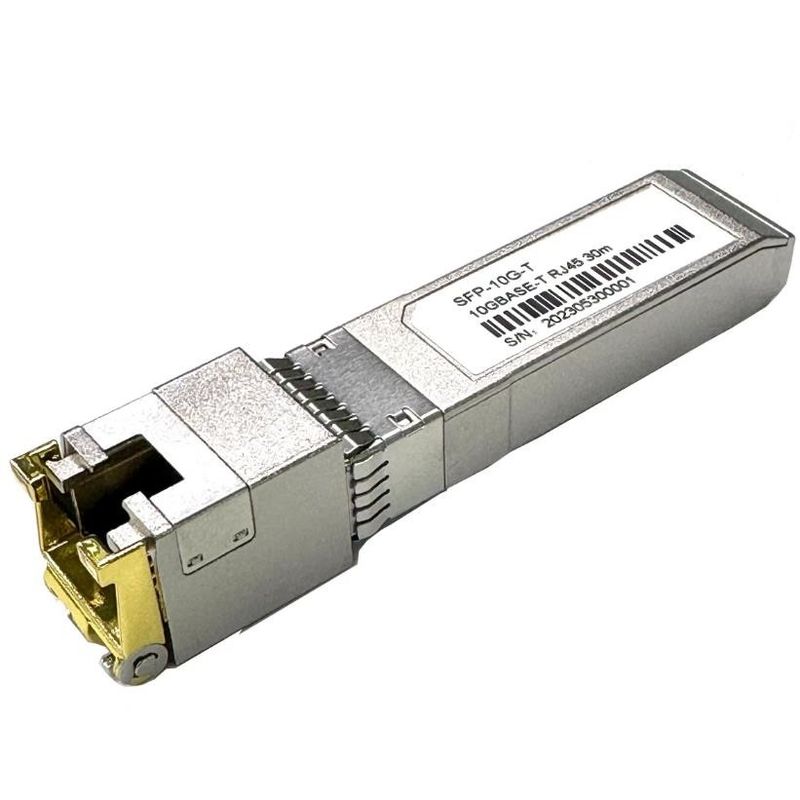

Приемопередатчики небольшой формы меди SFP-10G-T Pluggable (SFP) основаны на согласовании источника SFP Multi (MSA). Они совместимы со стандартами 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T как замечено в IEEE Std 802,3. SFP-10G-T использует штырь RX_LOS SFP (быть вытягивано вверх на хозяине) для индикации связи. Если была переустановлена тяга вверх или раскрыть штырь TX_DISABLE SFP, PHY IC.
Длина кабеля
| Линия порт | Кабель | Достигаемость | Порт хозяина |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Описания Pin
| Pin | Символ | Имя/описание | REF. |
| 1 | VEET | Смолотый передатчик (общее с землей приемника) | 1 |
| 2 | TFAULT | Недостаток передатчика. Не поддержанный. | |
| 3 | TDIS | Отключение передатчика. Выход лазера неработающий на высокой или открытом. | 2 |
| 4 | MOD_DEF (2) | Телевизионная строка с данными телетекста определения 2. модуля для серийного ID. | 3 |
| 5 | MOD_DEF (1) | Линия часов определения 1. модуля для серийного ID. | 3 |
| 6 | MOD_DEF (0) | Определение 0 модуля. Заземленный внутри модуль. | 3 |
| 7 | Тариф отборный | Никакое соединение не требовало | |
| 8 | ЛОС | Максимум показывает не не соединенный. низкий уровень показывает соединенный. | |
| 9 | ЛАВИРУЙТЕ | Смолотый приемник (общее с землей передатчика) | 1 |
| 10 | ЛАВИРУЙТЕ | Смолотый приемник (общее с землей передатчика) | 1 |
| 11 | ЛАВИРУЙТЕ | Смолотый приемник (общее с землей передатчика) | 1 |
| 12 | RD | Приемник перевернул ДАННЫЕ вне. AC соединил | |
| 13 | RD+ | Приемник Не-перевернул ДАННЫЕ вне. AC соединил | |
| 14 | ЛАВИРУЙТЕ | Смолотый приемник (общее с землей передатчика) | 1 |
| 15 | VCCR | Электропитание приемника | |
| 16 | VCCT | Электропитание передатчика | |
| 17 | VEET | Смолотый передатчик (общее с землей приемника) | 1 |
| 18 | TD+ | Передатчик Не-перевернул ДАННЫЕ внутри. AC соединил. | |
| 19 | TD | Передатчик перевернул ДАННЫЕ внутри. AC соединил. | |
| 20 | VEET | Смолотый передатчик (общее с землей приемника) | 1 |
Примечания:
1. Земля цепи соединена с землей шасси
2. PHY вывело из строя на TDIS > 2.0V или открытое, позволенный на TDIS < 0="">
3. Быть вытягивано вверх с 4.7k - омы 10k на хозяине доска к напряжению тока между 2,0 v и 3,6 V. MOD_DEF (0) вытягивает линию низкий уровень для указания модуля заткнуты внутри.
интерфейс электропитания вольта +3.3V
SFP-10G-T имеет ряд ввода напряжения 3,3 v +/- 5%. Не учитывают максимальному напряжению тока 4V работу в непрерывном режиме.
| Интерфейс электропитания +3,3 вольт | ||||||
| Параметр | Символ | Минута | Тип | Макс | блок | Примечания/условия |
| Поставка настоящая | 900 | 1200 | мамы |
максимальная сила 4W сверх полный диапасон напряжения тока и температура. См. примечание предосторежения ниже |
||
| Ввод напряжения | Vcc | 3,13 | 3,3 | 3,47 | V | Снабженный ссылками к GND |
| Максимальное напряжение тока | Vmax | 4 | V | |||
| Течение пульсации | Isurge | TBD | мамы |
Горячая штепсельная вилка над номинальным настоящий. См. примечание предосторежения ниже |
||
Предосторежение: Течение расхода энергии и пульсации выше чем определенные значения в SFP MSA
Низкоскоростные сигналы
MOD_DEF (1) (SCL) и MOD_DEF (2) (SDA), открытый сток CMOS сигнализирует (см. раздел VII, «серийный комуникационный протокол»). И MOD_DEF (1) и MOD_DEF (2) необходимо вытянуть до host_Vcc.
| Низкоскоростные сигналы, электронные характеристики | |||||
| Параметр | Символ | Минута | Макс | блок | Примечания/условия |
| НИЗКИЙ УРОВЕНЬ выхода SFP | VOL. | 0 | 0,5 |
V
|
4.7k к тяге-вверх 10k к host_Vcc, измеренный на стороне хозяина соединителя |
| МАКСИМУМ выхода SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
4.7k к тяге-вверх 10k к host_Vcc, измеренный на стороне хозяина соединителя |
| НИЗКИЙ УРОВЕНЬ входного сигнала SFP | VIL | 0 | 0,8 | V |
4.7k к тяге-вверх 10k до Vcc, измеренный на стороне SFP соединителя
|
| МАКСИМУМ входного сигнала SFP | VIH | 2 | Vcc + 0,3 | V |
4.7k к тяге-вверх 10k до Vcc, измеренный на стороне SFP соединителя |
Высокоскоростной электрический интерфейс
Все высокоскоростные сигналы AC-соединены внутренне.
| Высокоскоростной электрический интерфейс, передача Лини-SFP | ||||||
| Параметр | Символ | Минута | Тип | Макс | блок | Примечания/условия |
| Линия частота | fL | 125 | MHz |
зашифрование 5-level, в IEEE 802,3 |
||
| Импеданс выхода Tx | Zout, TX | 100 | Ом |
Дифференциал, для всех частоты 1MHz и 125MHz |
||
| Входное комплексное сопротивление Rx | Zin, RX | 100 | Ом |
Дифференциал, для всех частоты 1MHz и 125MHz |
||
| Высокоскоростной электрический интерфейс, Хозяин-SFP | ||||||
| Параметр | Символ | Минута | Тип | Макс | блок | Примечания/условия |
|
Одиночный законченный ввод данных качание |
Vinsing | 250 | 1200 |
mV
|
Законченное одиночное | |
|
Одиночный законченный вывод данных качание |
Voutsing | 350 | 800 | mV | Законченное одиночное | |
| Время подъема/падения | Tr, Tf | 175 | psec | 20%-80% | ||
| Входное комплексное сопротивление Tx | Zin | 50 | Ом | Законченное одиночное | ||
| Импеданс выхода Rx | Zout | 50 | Ом | Законченное одиночное | ||
Общие спецификации
| Генерал | ||||||
| Параметр | Символ | Минута | Тип | Макс | блок | Примечания/условия |
| Тариф данных | BR | 1 | 10,3125 | Gb/sec |
IEEE 802,3 совместимый. См. замечает 1,2 ниже |
|
Примечания:
1. Допуск часов +/- 50 ppm
Экологические спецификации
Автоматическое обнаружение кроссовера позволено. Внешний кабель кроссовера необходим
| Экологические спецификации | ||||||
| Параметр | Символ | Минута | Тип | Макс | блок | Примечания/условия |
| Работая температура случая | Реклама | Tc | 0 | +70 | °C | |
| Индустрия | -40 | +85 | °C | |||
| Температура хранения | -40 | +85 | °C | |||
Упорядочение информации
| Номер детали | Режим скорости | Temp |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85℃ |
