Подробная информация о продукте:
|
| Тип приемопередатчика: | Медь SFP | Электропитание: | DC +3.3V |
|---|---|---|---|
| Тариф данных: | 1.25Gb/s | Работая температура случая: | 0°C к +70°C или -40°C к +85°C |
| Расквартировывать тип: | Металл | Соединитель данных: | RJ-45 |
Особенности
До двухнаправленных каналов передачи данных 1.25Gb/s
Горяч-pluggable след ноги SFP
RX Лос/без функции Лос
Полностью металлическое приложение для низкого EMI
Диссипация низкой мощности (0,5 w типичного)
Компактное собрание соединителя RJ-45
Доступ к физическому уровню IC через двухпрободный серийный автобус
Деятельность 1000BASE-X в ведущих системах с интерфейсом SERDES
10/100/1000Mbps уступчивое в ведущих системах с интерфейсом SGMII
деятельность 100Base-FX в ведущих системах с интерфейсом SERDES
Работая диапазон температур случая 0°C к +70°C или -40°C к +85°C
Применения
Локальные сети 1,25 гигабит над кабелем кота 5
Описание

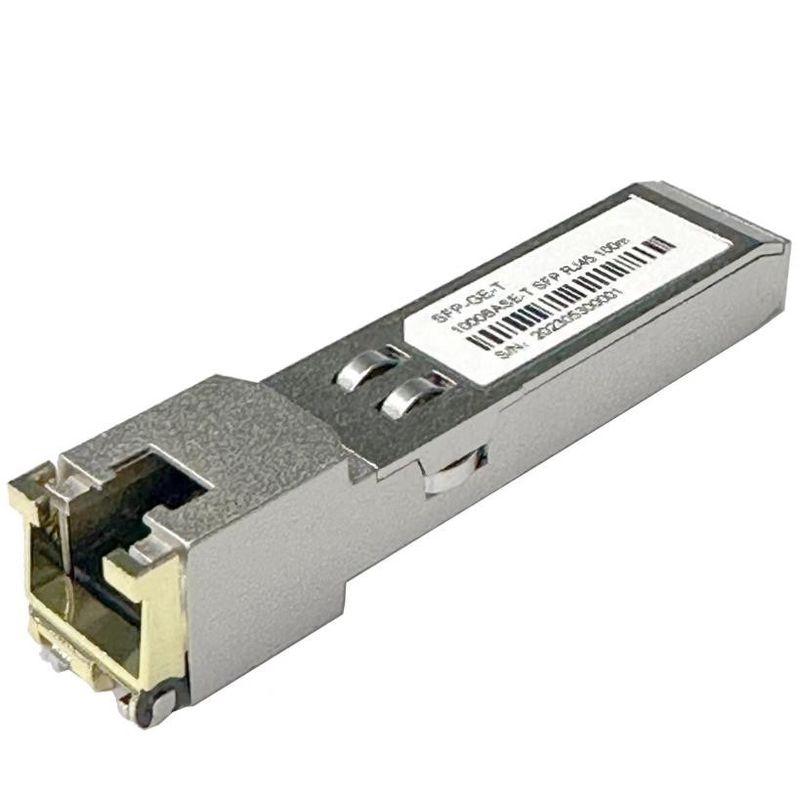

Приемопередатчики небольшой формы меди SFP-GE-T Pluggable (SFP) высокопроизводительный, рентабельный модуль уступчивый с локальными сетями гигабита и стандарты 1000BASE-T как замечено в IEEE 802. 3-2002 и IEEE 802.3ab, который поддерживает скорость обработки данных 1000Mbps до 100 метров достигают над кабелем категории 5 незаслоненной пары. Модуль поддерживает каналы передачи данных 1000 Mbps дуплексные с 5 ровными сигналами амплитудной модуляции ИМПа ульс (PAM). Все 4 пары в кабеле использованы с тарифом символа 250Mbps на каждой паре. Модуль обеспечивает стандартные серийные данные по ID уступчивые с SFP MSA, которому можно получать доступ к с адресом A0h через протокол 2wire серийный CMOS EEPROM.
Описания Pin
| Pin | Имя сигнала | Описание | Заткните Seq. | Примечания |
| 1 | VEET | Земля передатчика | 1 | |
| 2 | НЕДОСТАТОК TX | Индикация недостатка передатчика | 3 | Note1 |
| 3 | ОТКЛЮЧЕНИЕ TX | Отключение передатчика | 3 | Note2 |
| 4 | MOD_DEF (2) | Сигнал серийным данным по SDA | 3 | Note3 |
| 5 | MOD_DEF (1) | Сигнал часов SCL серийный | 3 | Note3 |
| 6 | MOD_DEF (0) | Низкий уровень TTL | 3 | Note3 |
| 7 | Тариф отборный | Не соединенный | 3 | |
| 8 | ЛОС | Потеря сигнала | 3 | Note4 |
| 9 | ЛАВИРУЙТЕ | Земля приемника | 1 | |
| 10 | ЛАВИРУЙТЕ | Земля приемника | 1 | |
| 11 | ЛАВИРУЙТЕ | Земля приемника | 1 | |
| 12 | RX- | Inv. Полученные данные вне | 3 | Примечание 5 |
| 13 | RX+ | Полученные данные вне | 3 | Примечание 5 |
| 14 | ЛАВИРУЙТЕ | Земля приемника | 1 | |
| 15 | VCCR | Электропитание приемника | 2 | |
| 16 | VCCT | Электропитание передатчика | 2 | |
| 17 | VEET | Земля передатчика | 1 | |
| 18 | TX+ | Передавайте данные внутри | 3 | Примечание 6 |
| 19 | TX- | Inv. Передавайте данные внутри | 3 | Примечание 6 |
| 20 | VEET | Земля передатчика | 1 |
Примечания:
Заткните Seq.: Последовательность захвата Pin во время горячий затыкать.
1) Недостаток TX не поддержан и всегда соединен для того чтобы смолоть.
2) Отключение TX, входной сигнал используемый для того чтобы переустановить модуль приемопередатчика, этот штырь вытягивано вверх внутри модуль с резистором 4,7 KΩ.
Низкий уровень (0 до 0,8 v): Приемопередатчик дальше
Между (0,8 v и 2,0 v): Не определенный
Максимум (2,0 до 3,465 v): Приемопередатчик в переустановленное государство
Раскройте: Приемопередатчик в переустановленное государство
3) Mod-Def 0,1,2. Эти штыри определения модуля. Они должны быть вытягиваны вверх с резистором 4.7K~10K на доске хозяина. Pull-up напряжение тока будет VccT или VccR
Mod-Def 0 заземлен модулем для указания что модуль присутствует
Mod-Def 1 линия часов двухпроводного последовательного интерфейса для серийного ID
Mod-Def 2 телевизионная строка с данными телетекста двухпроводного последовательного интерфейса для серийного ID
4) RX_LOS (потеря сигнала): LVTTL совместимое с максимальным напряжением тока Host_Vcc. RX_LOS может позволенный или выведенный из строя (сослаться на упорядочение информации), RX_LOS не использовано и всегда связано для того чтобы смолоть через резистор 100 омов.
5) RD-/+: Эти дифференциальные выходы приемника. Соединенный они AC 100 дифференциальным линиям которые должны быть закончены 100 (дифференциал) на потребителе SERDES.
6) TD-/+: Эти входные сигналы дифференциального датчика. Они AC-соединены, дифференциальные линии с дифференциальным прекращением 100 внутри модуля.
