Подробная информация о продукте:
|
| Выделить: | SM OM3 DVI над наполнителем волокна,EDID программируя наполнитель DVI оптически,EDID программируя DVI над наполнителем волокна |
||
|---|---|---|---|

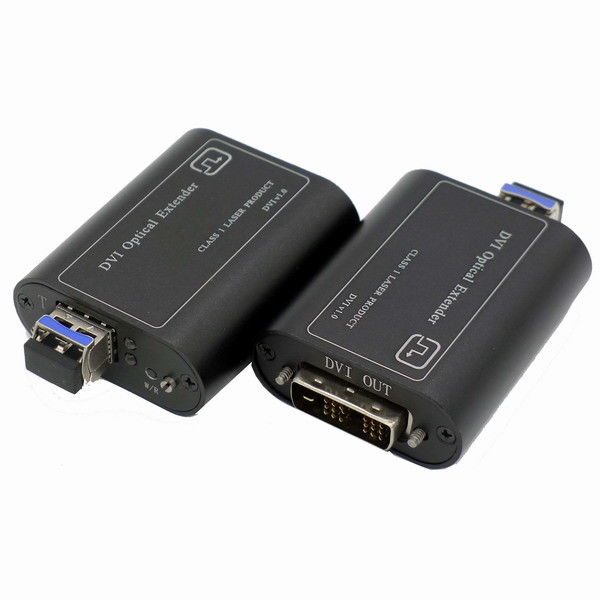

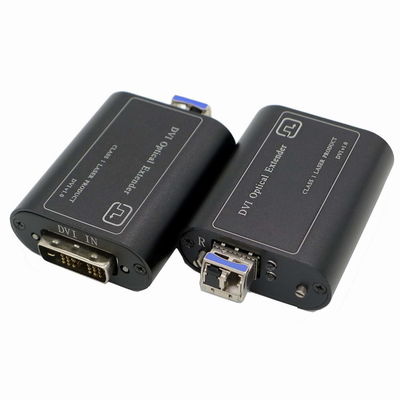

SM OM3 DVI над программированием транспортной системы EDID наполнителя волокна оптическим
DVI над наполнителем волокна
Наполнитель DVI оптически транспортная система оптического волокна способная на распределять высокое разрешение DVI сигнализирует над одиночным стекловолокном с длинами кабеля до 300 метров (волокно OM3 MM) или 10km (волокно) SM, разрешение до 4096× 2160@30HZ. Соедините передатчик перед использованием на мониторы использует, нажмите на ключе передатчика, для чтения и написать EDID прочитает и сохранится в дисплее внутри передатчика, EDID программируя так, что он будет приспособиться к характеристикам различного разрешения системы индикации, для того чтобы сделать свою пользу более сжатым, удобным и надежным.
DVI над передачей коэффициента разрешения определения поддержки конвертера волокна различной высокой, самая высокая может быть достигаемостью UXGA 1600*1200 или WUXGA 1920* 1200@60Hz или HDTV 1080P 1920* 1080@60Hz, 2048x1080, 2K/4K, максимальным разрешением 4096× 2160@30HZ. Максимальная ширина полосы частот 11Gbps.
СПЕЦИФИКАЦИЯ
Opitcal:
| Длина волны | 850nm &1310nm |
| Сила выхода | -6~-1dBm |
| Оптическое волокно | OM3 мультимодное, одиночный режим 9/125u |
| Чувствительность Rx | -16dBm |
| Оптически соединитель | 1 x LC |
| Расстояние | 0~300M () OM3 MM/0~10KM (SM) |
Видео:
| Вход-выход DVI | ||
| Видео выхода | DVI 1,0 | |
| Видеосигнал входного сигнала | 0.5~1.0V P-P | |
| Входной сигнал DDC | 5V P-P (TTL) | |
| Соединитель | Мужчина 18+1 DVI | |
| Генерал: | ||
| Сила входного сигнала | DC 5 V | |
| Расход энергии (максимум) | 2.4W (максимальное) | |
| Рабочая температура | -20°C к 55°C | |
| Температура хранения | -40°C к 85°C | |
| Работая влажность | 0 | 95% (не-конденсировать) | |
| Чистый вес | 190g в пары | |
| Материал случая | Алюминий | |
| Размер продукта | 64mm×52mm×22.5mm (L/W/H) | |
Установка и деятельность оборудования
Раздел 1: Поверните дальше ПК и силу монитора.
Раздел 2: прочитайте монитор EDID, прочитайте методы пожалуйста следовать шагами ниже:
(1) сперва соединить переходник силы 5 v с передатчиком, обеспечивает что СИД индикатора питания красное освещает вверх. (2) открытый электропитание монитора, тогда соединяет старт интерфейса передатчика DVI с дисплейным устройством интерфейса DVI.
(3) пресса передатчик EDID прочитал/для записи кнопки, света EDID R/W освещает вверх, говорит что он прочитать дисплейное устройство информационного дисплея EDID. Зеленая индикаторная лампа идет вне после того как 10 секунд сказали читают данные по EDID завершены, переключатель с силы передатчика.
Сила и государство лампы EDID W/R: красный свет электропитания, прочитать и написать зеленый свет EDID.
Примечание: если изменение в другом дисплейном устройстве, пожалуйста делает второй шаг снова.
Раздел 3: во первых соедините переходник силы 5 v с передатчиком, обеспечьте индикатору питания красные света СИД вверх, соедините интерфейс передатчика DVI с ПК интерфейса DVI.
Раздел 4: соедините переходник силы 5 v с приемником, для обеспечения что СИД индикатора питания красное освещает вверх. Соедините порт DVI приемника и дисплея.
Раздел 5: согласно диаграмме будет соединениями оптического волокна LC.
Сила приемника и государство лампы волокна: красный свет электропитания, зеленый свет сигнала стекловолокна соединяясь.
