Подробная информация о продукте:
|
| Тип: | Преобразователь SDI в оптоволокно | польза: | Широкое литье |
|---|---|---|---|
| SDI-передача на большие расстояния: | 20 км | Количество волокон: | 2 |
ОСОБЕННОСТИ
· 1 канал SDI и передача локальных сетей цифрового видеосигнала над оптическим волокном
· Регулирует патологическую картину
· Автоматическое выравнивание кабеля для обеспечения целостности сигнала
· Автоматическое reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
· Тип сигнала поддержки: 270Mbit/s к 3Gbit/s согласно стандартам SMPTE 424M, SMPTE 292M и SMPTE 259M
· Длинная возможность передачи по крайней мере 10 km (6,2 мили)
· Потребляемая мощность терминального блока для промышленного применения
ОПИСАНИЕ

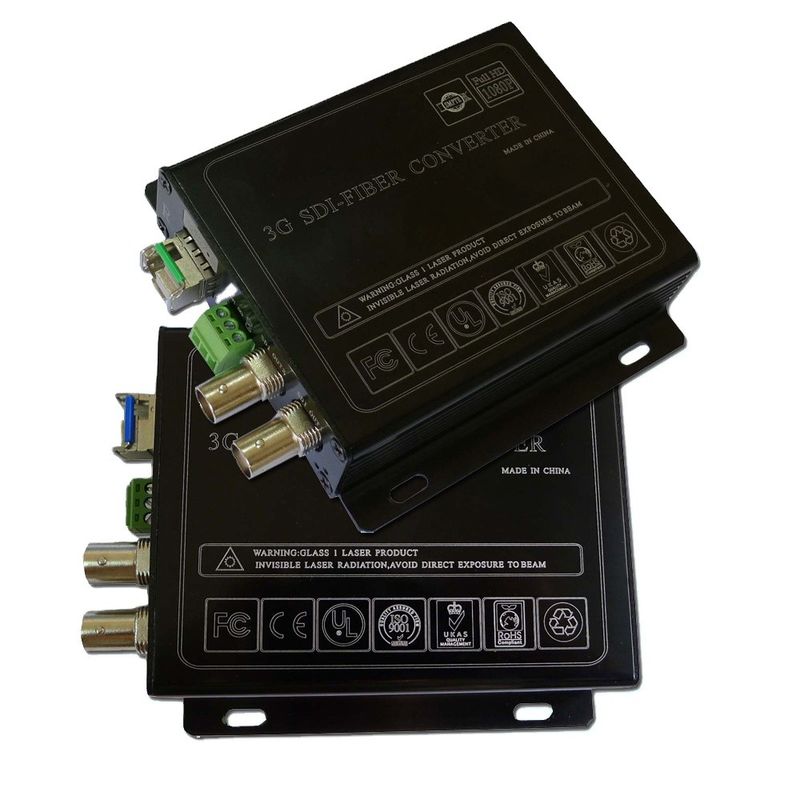

Конвертер волокна серии SDI видео- идеальное и экономическое решение для применений передавать или наблюдения. Он получает один входной сигнал HD-SDI электрический, совершенно преобразовывает электрический сигнал SDI к сигналу SDI одиночного режима оптическому. Он поддерживает изображение передачи SDTV (143-540Mbps), HDTV (1.485Gbps) и HDTV (3Gbps, 1080p60).
И передатчик и приемник обеспечить выравнивать и reclocking на блоке входного сигнала для того чтобы реконструировать сигнал для однородного качества. Электронные и оптически регулировки никогда необходимы. Индикаторы СИД обеспечены для немедленно состояния системы мониторинга. Приборы доступны для или установки автономных или шкаф-держателя, которая соответствующая для различной рабочей Среды.
СПЕЦИФИКАЦИЯ
Opitcal:
|
Длина волны |
1310nm&1470nm~1610nm |
|
Сила выхода |
-8~-3dBm/-3~+2dBm |
|
Оптическое волокно |
50/125u мультимодное, 62.5/125u мультимодное, одиночный режим 9/125u |
|
Чувствительность Rx |
-18dBm |
|
Оптически соединитель |
FC/ST/SC |
|
Расстояние |
0~500M) (MM/0~10KM (SM) |
Локальные сети:
|
Режим работы |
Дуплексный/полу- дуплекс |
|
Тариф данных |
10/100Mbps (АВТОМОБИЛЬ) |
|
терминал соединения |
RJ45 |
Данные RS485:
|
Протокол данных |
RS485 |
|
Тариф данных |
0~200 килобайт в секунду |
|
Частота повторения ошибок |
< 10-9=""> |
|
Соединитель |
Стандартное терминальное руководство |
Видео:
|
Входной сигнал SDI |
||
|
Тип SDI сигнала |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Тарифы данных |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Выравнивание кабеля |
Автоматический кабель EQ (кабель Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Соединитель |
BNC 75 омов |
|
|
Генерал: |
||
|
Сила входного сигнала |
DC 12V |
|
|
Расход энергии (максимум) |
<5w> |
|
|
Рабочая температура |
0°C к 55°C |
|
|
Температура хранения |
-40°C к 85°C |
|
|
Работая влажность |
0 | 95% (не-конденсировать) |
|
|
Чистый вес |
1.5KG в пары |
|
|
Размер |
175mm×154mm×30mm |
|
|
Материал случая |
Алюминий |
|
Схема коммутаций системы
