переходник стекловолокна камеры с системой CCU EFP PGM Ethemet

Характер продукции

EFP к волокну с локальными сетями PGM включает переходник камеры оптический и оптическую базовую станцию. Система транспортирует 2 ch 3G/HD-SDI
сигнал от камеры к базовой станции, 1 обратному 3G/HD-SDI ch, PGM, Genlock или TC/BB, локальным сетям 10/100M, внутренной связи (концу камеры
может быть соединенный штырь профессионала 4 или 5 шлемофон штыря XLR, конец OB может быть соединенным главным вокзалом внутренной связи), бирка (один цвет или 2
цвета можно выбрать), удаленное электропитание камеры (DC 15V до 150 ватт). Система кладет все сигналы необходима для
продукция мульти-камеры 3G/HD-SDI на SM тактическом или кабеле SMPTE гибридном, обеспечивающ крепкое, безотказное взаимодействие на любой студии
или удаленная продукция.

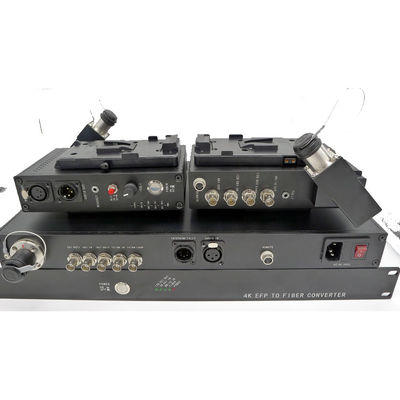

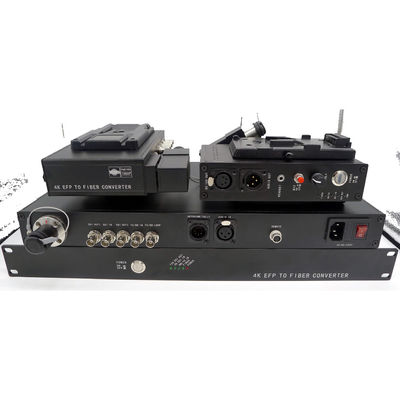

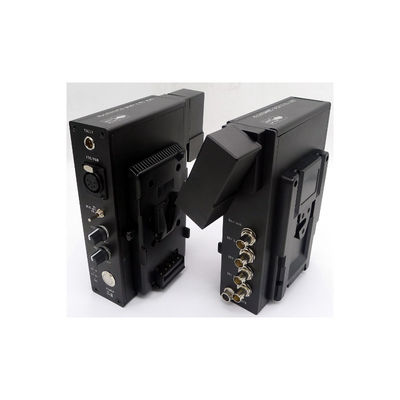

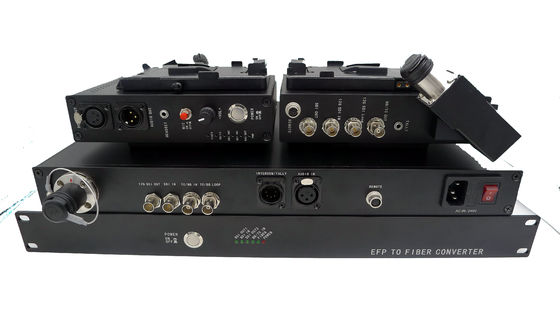

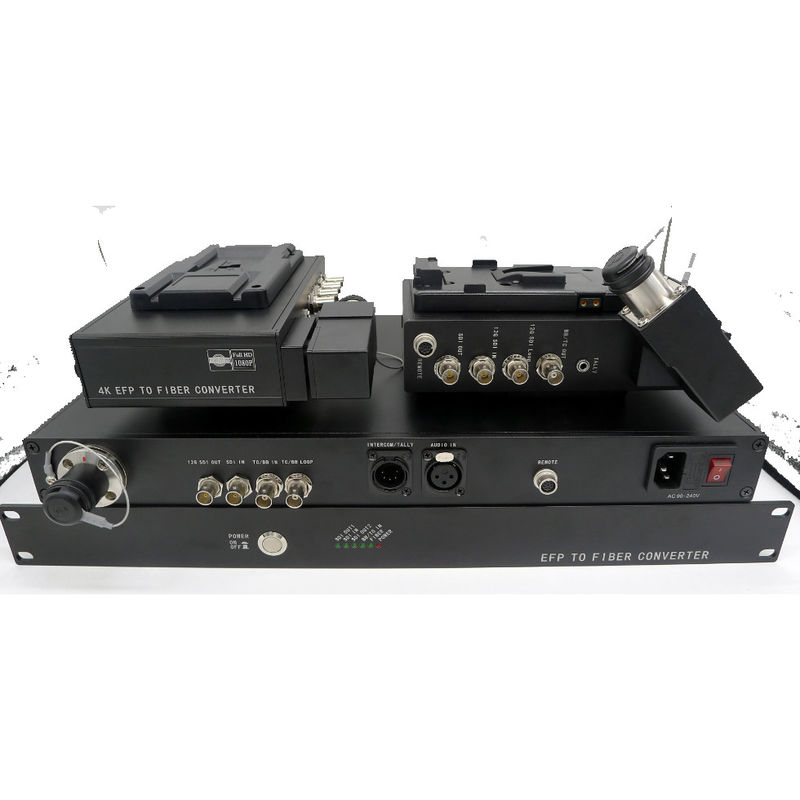

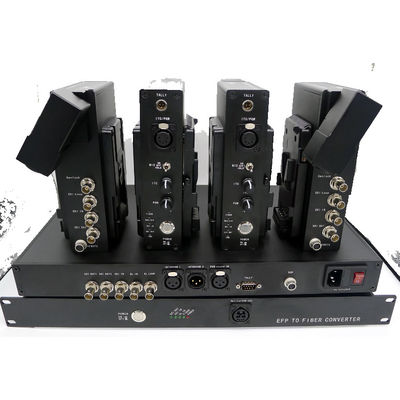

Детальные изображения

Особенности

1. 2 ch вперед и 1 обратный SDI ch
2. ручка все патологические картины
3. автоматическое выравнивание кабеля для обеспечения целостности сигнала
4. опознавание входного сигнала 3G/HD/SD-SDI автоматическое, поддержка 270Mbit/s - 2.97Gbit/s согласно SMPTE 424M, SMPTE 292M и SMPTE 259M
5. входные сигналы Mic с сурдинкой и пре-amps
6. наушники с PGM/томом внутренной связи вверх или вниз
7. локальные сети 10/100M
8. выход бирки LED+/- или закрытие сухого контакта опционное
V-держатель или батарею количества плита опционная, верхняя плита батареи можно изменить на теплоотвод
9. Genlock или TC/BB также доступны
10. удаленное электропитание камеры (DC 15V до 150 ватт), с предохранением от обнаружения ввода
Спецификации:
Полный перечень

Temp работы
-25°C к 55°C
Temp хранения
-40°C к 85°C
влажность
0 | 95% (не-конденсировать)
Переходник камеры оптический
Сила входного сигнала
DC 11~19V
Расход энергии
<12w> Чистый вес
1kg
Размер возникновения
188mm*116mm*45mm (без V-держателя/количества)
Оптическая базовая станция
Сила входного сигнала
AC90~240V
Расход энергии
<12w> Чистый вес
3kg
Размер возникновения
19" стандартный держатель шкафа 1U

ОПТИЧЕСКИ:

Длина волны
1310nm/1550nm/CWDM
Сила выхода
-6~-1dBm
Чувствительность Rx
<-18dbm> Дальность передачи
Кабель 300+m SMPTE гибридный
Оптически соединитель
ДУО Lemo SMPTE 304/Neutrik OpticalCON

ВХОД-ВЫХОД SDI:

Формат сигнала
SMPTE 424M, SMPTE 292M, SMPTE 259M
Тариф данных
270Mbit/s - 1.48Gbit/s - 3Gbit/s
Выравнивание кабеля
Автоматический кабель EQ (кабель) 250m @ 270Mbit/s Belden 1694A, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
Интерфейс SDI
BNC 75 омов

GENLOCK/TC/BB

Количество каналов
1+1
Импеданс вход-выхода
BNC 75Ω (неуравновешенность)
Напряжение тока вход-выхода
1.0Vp-p
Дифференциальное увеличение
<> Дифференциальный участок
<> SNR
>60dB

ВНУТРЕННАЯ СВЯЗЬ

Переходник камеры оптический
Интерфейс
4pin XLR (мужчина) /5pin XLR гнездо головного телефона) (женщины/3.5mm
Микрофон
Входные сигналы Mic с сурдинкой и пре-amps
Наушники
с томом вверх или вниз
Оптическая базовая станция
Интерфейс
женщина/мужчина 3pin XLR: Аудио политической линии партии для главного вокзала Clearcom и внутренной связи RTS
DB25 (женское): Линия вход и выход уровня сбалансированный аудио,

PGM:

Переходник камеры оптический
Интерфейс
4pin XLR (мужчина) /5pin XLR гнездо головного телефона) (женщины/3.5mm
Наушники
с томом вверх или вниз
Оптическая базовая станция
Интерфейс
женщина 3pin XLR или DB25 (женские): Линия входной сигнал уровня сбалансированный аудио

БИРКА:

Переходник камеры оптический
Интерфейс
голова воздуха 4pin или 3pin мини XLR
Выход
Закрытие сухого контакта или влажное LED+/-
На: короткий или СИД дальше
: открытый или СИД
Оптическая базовая станция
Интерфейс
DB9 (мужчина)
Входной сигнал

Закрытие сухого контакта или TTL

На: не доходя к низкому уровню GND или TTL: максимум открытых или TTL

Локальные сети:

Режим работы

Дуплексный/полу- дуплекс
Тариф данных

10/100Mbps (АВТОМОБИЛЬ)
терминал соединения

RJ45
