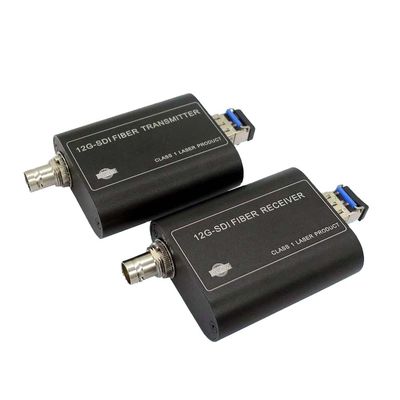

12G-SDI над оптическим волокном, 4K-SDI оптическим конвертером, 1 Ch сигнал ультра HD сверх 10 Km волокна SM, исполняют с SMPTE ST-2082,

Введение:

BY-SDI-426 конвертер/наполнитель передач-качества который отправляет 12G/6G/3G/HD/SD-SDI до 6,2 мили над однорежимным волокном с врезанным аудио.
BY-SDI-426 над наполнителем волокна с 12G SDI SFP обеспечивает немедленное взаимодействие волокна. Конструированный для профессиональной пользы передачи в видео- продукции и редактировании,
эти выравнивать особенностей системы передачи автоматические и reclocking и петля SDI вне на передатчике.

BY-SDI-426 12G-SDI к конвертеру стекловолокна 12G передает форматы SD, HD, и ультра HD до 2160p60 над стекловолокном преобразовывая от SDI над коаксиальным кабелем. Широкий входной сигнал напряжения тока, и минимальный расход энергии учитывают легкость интеграции и способности запереть соединитель бочонка на месте. Этот небольшой и облегченный модуль
отличает изрезанным порошком покрыл алюминиевую конструкцию.

Спецификации:
Вход-выход SDI:
Формат сигнала: SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082, DVB-ASI
Тариф данных: 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s

Видео- формат:
4K/UHD 2160p 23.98/24/25/29.97/30/48/50/59.94/60
2K/HD 1080p 23.98/24/25/29.97/30/48/50/59.94/60
1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30
720p 23.98/24/25/29.97/30/48/50/59.94/60

Выравнивание кабеля:
Автоматический кабель EQ (кабель Belden 1694A)
75 m на 11,88 Gbps (4Kp60 UHD)
120 m на 5,94 Gbps (UHD)
200 m на 2,97 Gbps (FHD)
280 m на 1,485 Gbps (HD)
600 m на 270 Mbps (SD)

Интерфейс SDI: BNC 75 омов
Интерфейс волокна: 1 x LC/PC
Номер канала передатчика: 1
Длина волны передатчика: 1310 nm
Сила выхода передатчика: -6~-1dBm
Номер выхода приемника: 1
Чувствительность приемника: -14.4dBm~-1dBm
Полный перечень:
Сила входного сигнала: DC 5 v или 12V
Расход энергии: меньше 3W
Temp работы: -20°C к 70°C
Temp хранения: -40°C к 85°C
влажность: 0 | 95% (не-конденсировать)
Размер: 63 x 52 x 22 mm
Материал случая: Алюминий
Чистый вес: 210g /pair (с электропитанием 440g/pair)

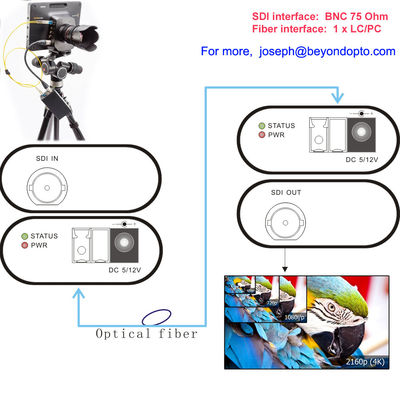

Соединение

Направление компании:

Мы ведущие профессиональные дизайнер/Manufacter в Китае

Наши продукты и решения фокусируют на видео высоко-определения, аудио, данных, локальных сетях, закрытии контакта, USB и другой волоконной оптике. Ведущие продукты оптически оборудование для передачи SD/HD/3G/12G-SDI (для EFP/АНГЛИЙСКИЙ/ESP камера, оптически передача SDI/БИРКА/дистанционное управление/внутренная связь/видео возвращения/TC/Genlock/PGM/сила локальных сетей etc. и Lemo SMPTE311/304 3K.93C удаленная для камеры), наполнитель волокна USB1.1/2,0/USB3.0, 4K HDMI к волокну, KVM (HDMI + мышь и клавиатура USB) к волокну, аудио баланса к волокну, закрытию контакта/данным/волокну локальных сетей. мы можем обеспечить подгонянные продукты с коротким временем выполнения.
