Подробная информация о продукте:
|
| Type: | EFP to fiber converter | Польза: | Видео- снимая программа записывая, продукция конкуренции фильма |
|---|---|---|---|
| Гарантия: | 3 лет | Но. волокна: | 1. |
| Выделить: | Система камеры волокна фургонов BY-EFP-SDI-01 OB,Система камеры волокна оператора BY-EFP-SDI-01,Система BY-EFP-SDI-01 камеры волокна оператора |
||
связь волокна оператора и EFP фургонов OB с 3GSDI, внутренной связью, удаленной, биркой, видео возвращения к мультиплексору волокна оптически

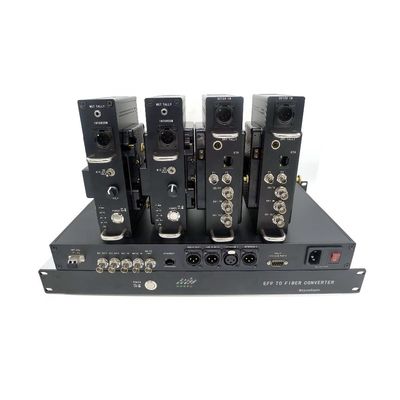

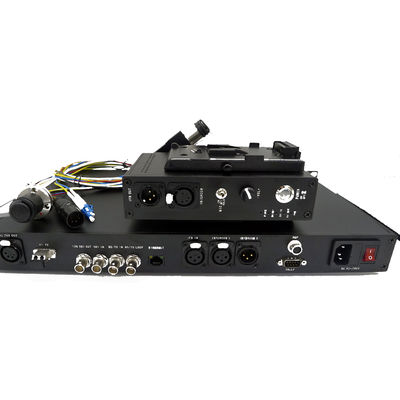

EFP 4 ch к волокну для SONY HDW-750 включает 4 переходника камеры оптических и оптической базовую станцию (канал 4). Система транспортирует сигнал 3G/HD-SDI от Sony HDW-730 или камера к базовой станции, обратное видео серии HDW-750 (SDI или CVBS), данные по дистанционного управления (интерфейс штыря SONY 8, соединяют Sony RCU/RCP RM-B150, RM-B170, RM-B750), внутренная связь (конец может быть соединенным шлемофонами штыря профессионала 4 5 штыря XLR или, конец OB может быть соединенным Clearcom или главный вокзал внутренной связи RTS, etc), бирка камеры (1 или 2 цвета опционные). Сигнал Genlock, синхронизация blackburst/trilevel или код времени опционные. Система кладет все сигналы необходима для продукции мульти-камеры 3G/HD-SDI на SM/MM тактические или волокна SMPTE гибридный кабель, обеспечивающ крепкое, безотказное взаимодействие на любой студии или удаленную продукцию.
Особенности
Спецификации:
Полный перечень
|
Temp работы |
-25°C к 55°C |
|
Temp хранения |
-40°C к 85°C |
|
влажность |
0 | 95% (не-конденсировать) |
|
Переходник камеры оптический |
|
|
Сила входного сигнала |
DC 11~19V |
|
Расход энергии |
<8w> |
|
Чистый вес |
1kg |
|
Размер возникновения |
188mm*116mm*45mm (без V-держателя/количества) |
|
Оптическая базовая станция |
|
|
Сила входного сигнала |
AC90~240V |
|
Расход энергии |
<20w> |
|
Чистый вес |
3kg |
|
Размер возникновения |
19" стандартный держатель шкафа 1U |
Оптически:
|
Длина волны |
1310nm/1550nm/CWDM |
|
Сила выхода |
-6~-1dBm |
|
Чувствительность Rx |
<-18dbm> |
|
Дальность передачи |
Волокно 10+km SM, MM волокна 300m |
|
Оптически соединитель |
ДУО Dul LC /FC/ST/SC/ Lemo 3K.93C/Neutrik OpticalCON |
Вход-выход SDI:
|
Формат сигнала |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Тариф данных |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Выравнивание кабеля |
Автоматический кабель EQ (кабель Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Интерфейс SDI |
BNC 75 омов |
Внутренная связь:
|
Переходник камеры оптический |
|
|
Интерфейс |
4pin XLR (мужчина) /5pin XLR (женщина) |
|
Микрофон |
Входные сигналы Mic с сурдинкой и пре-amps |
|
Наушники |
С усилителем и томом вверх или вниз |
|
Оптическая базовая станция |
|
|
Интерфейс |
женщина/мужчина 3pin XLR: Аудио политической линии партии для главного вокзала Clearcom или внутренной связи RTS DB9 (мужчина): Линия вход и выход уровня аудио |
Бирка:
|
Переходник камеры оптический |
|
|
Интерфейс |
голова воздуха 4pin или 3pin мини XLR |
|
Выход |
Закрытие сухого контакта или влажное LED+/- |
|
На: короткий или СИД дальше : открытый или СИД |
|
|
Оптическая базовая станция |
|
|
Интерфейс |
DB9 (мужчина) |
|
Входной сигнал |
Закрытие сухого контакта или TTL На: не доходя к GND или TTL низко : максимум открытых или TTL |
Удаленный:
|
Переходник камеры оптический |
|
|
Интерфейс |
Штырь SONY 8 или штырь Panasonic 10 интерфейс |
|
Данные |
RS422 /RS232/RS485 |
|
Оптическая базовая станция |
|
|
Интерфейс |
Штырь SONY 8 или штырь Panasonic 10 интерфейс |
|
Данные |
RS422 /RS232/RS485 |
