Подробная информация о продукте:
|
| Тип: | EFP к конвертеру волокна | Польза: | Видеосъемка |
|---|---|---|---|
| Но. волокна: | 1. | Дальность передачи: | 20/40/60/80/км |
| Выделить: | Система ITC-100 камеры волокна,Система камеры волокна ITC-100 4 гаван Datavideo,Камера cctv волокна тележек ITC-100 OB |
||

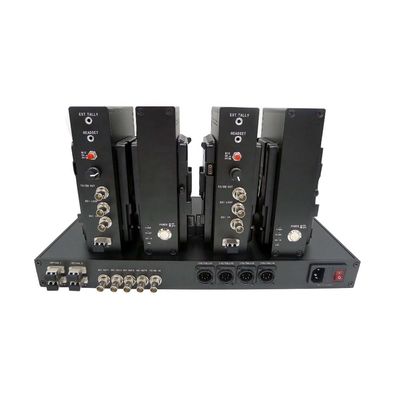

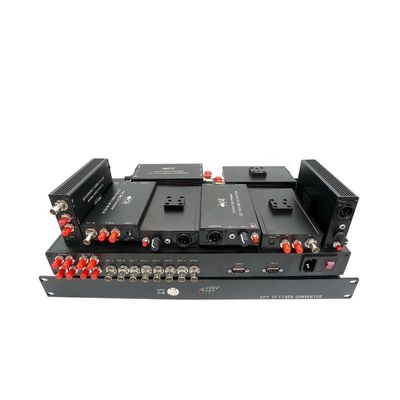

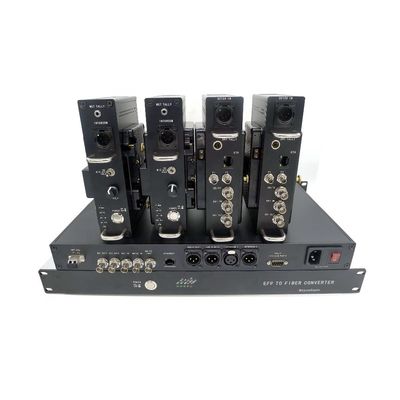

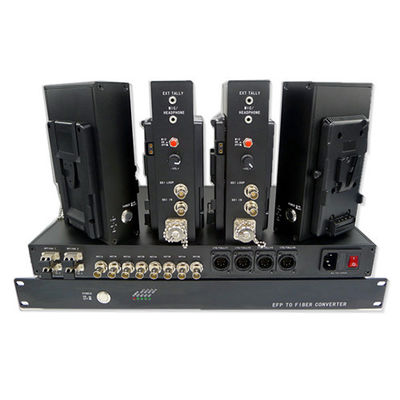

Система волокна студии SDI специально конструирована для внутренной связи Datavideo ITC-100 над волокном до 10KM, которое включает 4pcs v типа переходника волокна камеры и оптической базовой станции. Система транспортирует сигнал от камеры к базовой станции, 1x внутренную связь 1port 3G/HD-SDI, бирка 1x. Система кладет все основные сигналы необходима для продукции мульти-камеры 3G/HD-SDI на двойной кабель волокна LC, обеспечивающ крепкий, безотказное взаимодействие на любой студии или удаленная продукция, которая обычно использована в тележках OBVAN, OB, и кораблях SNG система.

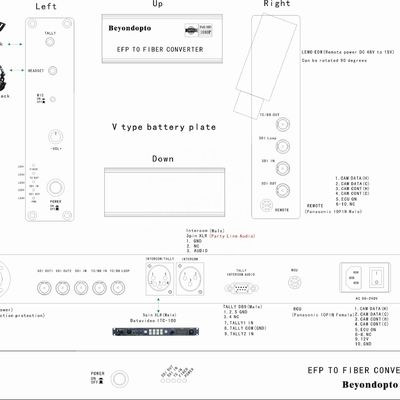

Описание функций:
Конвертер оптического волокна (передатчик)
V-замок на конце камеры
Волокно: общим двойным волокном LC,
входной сигнал 1x 3G/HD-SDI, 1 выход SDI,
внутренная связь 1x (входной сигнал шлемофона, Mic, неуравновешенная линия аудио выход уровня, 5-Pin женское XLR)
выход бирки 1x (3.5mm)
Конвертер оптического волокна (приемник)
1x 19" держатель шкафа 1U на низкопробном конце
Волокно: двойной кабель волокна LC одиночного режима 4x
выход 4x двойной 3G/HD-SDI
бирка 4x Intercom&4x (поддержка соединитель ITC-100, DB9 Datavideo)
Электропитание: Этот продукт электропитание батареи, переходник оптического волокна камеры (TX) вися на камкордере через переднее a или клиновидный фасонный лист, задняя вися батарея пока электропитание к переходнику камеры и оптического волокна;
Особенности: Отрегулируйте все патологические картины. Автоматическое выравнивание кабеля для обеспечения входному сигналу целостности сигнала .3G/HD/SD-SDI автоматического опознавания, поддержки 270Mbit/s - 2.97Gbit/s согласно SMPTE 424M, SMPTE 292M и SMPTE 259M.when над волокном одиночного режима, дальность передачи больше чем 10KM до максимальные 80KM. Входные сигналы Mic с сурдинкой и пре-amps. Бирка LED+/- вывела наружу. V-держатель или батарея количества плита дискретная. Удаленное электропитание камеры, с предохранением от обнаружения ввода. Выбор приоритета гибридного электропитания кабеля, с предохранением от обязанности батареи
Применение: Студия телевидения, мобильная студия
Продукция поля EFP электронная, главные спортивные соревнования и большие торжества передали в реальном маштабе времени
АНГЛИЙСКАЯ камера (на открытом воздухе камкордеры фото) модернизированная до камеры EFP.
Спецификации: Полный перечень
| Temp работы | -25°C к 55°C |
| Temp хранения | -40°C к 85°C |
| влажность | 0 | 95% (не-конденсировать) |
| Переходник камеры оптический | |
| Сила входного сигнала | батареей |
| Расход энергии | <10w> |
| Чистый вес | 1.5kg |
| Размер возникновения | 188mm*116mm*45mm (V-держатель/количество) |
| Оптическая базовая станция | |
| Сила входного сигнала | AC90~240V |
| Расход энергии | <10w> |
| Чистый вес | 4.5kg |
| Размер возникновения | 19" стандартный держатель шкафа 1U |
Оптически:
| Длина волны | 1310nm/1550nm/CWDM |
| Сила выхода | -6~-1dBm |
| Чувствительность Rx | <-18dbm> |
| Дальность передачи | 10KM над волокном одиночного режима |
| Оптически соединитель | LC/ST/FC дискретное |
Вход-выход SDI:
| Формат сигнала | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Тариф данных | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Выравнивание кабеля |
Автоматический кабель EQ (кабель Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Интерфейс SDI | BNC 75 омов |
Внутренная связь:
| Переходник камеры оптический | |
| Интерфейс | 5pin XLR (женщина) |
| Микрофон | Входные сигналы Mic с сурдинкой и пре-amps |
| Наушники | с томом вверх или вниз |
Бирка:
| Переходник камеры оптический | |
| Интерфейс | 3.5mm |
| Выход | LED+/- |
| Оптическая базовая станция | |
| Интерфейс | DB9 (мужчина) |
