Подробная информация о продукте:
|
| Тип: | EFP SDI к волокну | Польза: | медицинская обработка изображений |
|---|---|---|---|
| Но. волокна: | 1. | ||
| Выделить: | Камера EFP АНГЛИЙСКАЯ,Камера CCU BY-EFP-12 АНГЛИЙСКАЯ,Камера BY-EFP-12 CCU АНГЛИЙСКАЯ |
||
Внутренная связь + бирка камеры SDI+ CCU EFP/ENG передачи сигнала студии телевидения оптически + удаленный + PGM + Genlock

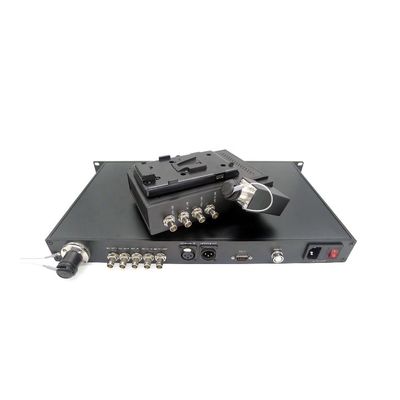

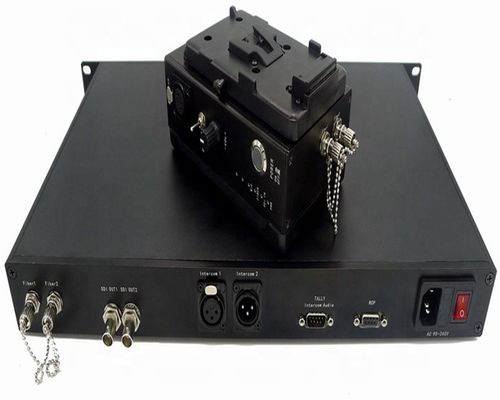

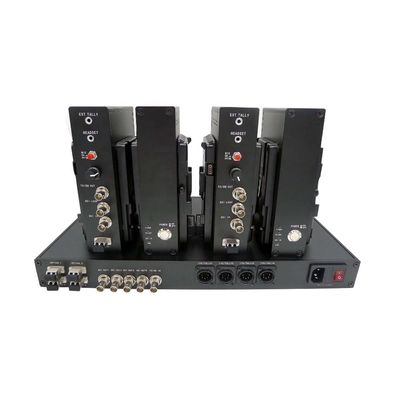

EFP к конвертеру волокна
включает переходник камеры оптический и оптическую базовую станцию. Система транспортирует сигнал 3G/HD-SDI от камеры к базовой станции и возвращенное видео (3G/HD-SDI или CVBS), данные по дистанционного управления, genlock, внутренная связь, бирка, аудио и локальные сети 10/100M также обеспечены. Система кладет все сигналы необходима для продукции мульти-камеры 3G/HD-SDI на SM/MM тактические или волокна SMPTE гибридный кабель, обеспечивающ крепкое, безотказное взаимодействие на любую студию или удаленную продукцию.
Особенности
Спецификации:
Полный перечень
|
Temp работы |
-25°C к 55°C |
|
Temp хранения |
-40°C к 85°C |
|
влажность |
0 | 95% (не-конденсировать) |
|
Переходник камеры оптический |
|
|
Сила входного сигнала |
DC 12~19V |
|
Расход энергии |
10W |
|
Чистый вес |
1kg |
|
Размер возникновения |
160mm*100mm*44mm (без V-держателя/количества) |
|
Оптическая базовая станция |
|
|
Сила входного сигнала |
AC90~240V |
|
Расход энергии |
10W |
|
Чистый вес |
3kg |
|
Размер возникновения |
19" стандартный держатель шкафа 1U |
Оптически:
|
Длина волны |
1310nm/1550nm/CWDM |
|
Сила выхода |
-6~-1dBm |
|
Чувствительность Rx |
<-18dbm> |
|
Дальность передачи |
Волокно 10+km SM, MM волокна 300m |
|
Оптически соединитель |
Dul LC /FC/ST/SC/MX/ Lemo/Neutrik (опционное) |
Вход-выход SDI:
|
Формат сигнала |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Тариф данных |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Выравнивание кабеля |
Автоматический кабель EQ (кабель Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Интерфейс SDI |
BNC 75 омов |
Внутренная связь:
|
Переходник камеры оптический |
|
|
Интерфейс |
4pin XLR (мужчина) /5pin XLR гнездо головного телефона) (женщины/3.5mm |
|
Микрофон |
Входные сигналы Mic с сурдинкой и пре-amps |
|
Наушники |
с томом вверх или вниз |
|
Оптическая базовая станция |
|
|
Интерфейс |
Входной сигнал: женщина 3pin XLR, вывела наружу: мужчина 3pin XLR или 5pin XLR или гнездо головного телефона 3.5mm |
|
Аудио |
Линия уровень баланса или неуравновешенности |
Бирка:
|
Переходник камеры оптический |
|
|
Интерфейс |
голова воздуха 4pin или 3pin мини XLR |
|
Выход |
Закрытие сухого контакта или влажное +12V |
|
На: краткость или +12V : открытый или 0V |
|
|
Оптическая базовая станция |
|
|
Интерфейс |
DB9 (мужчина) |
|
Входной сигнал |
Закрытие сухого контакта или влажное |
|
На: не доходя к низкому уровню GND или TTL: максимум открытых или TTL |
|
Удаленный:
|
Переходник камеры оптический |
|
|
Интерфейс |
голова воздуха 8pin или интерфейс 8pin Sony удаленный |
|
Данные |
RS422 /RS232/RS485 |
|
Оптическая базовая станция |
|
|
Интерфейс |
Интерфейс DB9 (мужчины) или 8pin Sony удаленный |
|
Данные |
RS422 /RS232/RS485 |
Локальные сети:
|
Режим работы |
Дуплексный/полу- дуплекс |
|
Тариф данных |
10/100Mbps (АВТОМОБИЛЬ) |
|
терминал соединения |
RJ45 |
