Подробная информация о продукте:
|
| Выделить: | приемопередатчик 10G SFP,Длина волны приемопередатчика SFP короткая,Pluggable соединитель sfp |
||
|---|---|---|---|

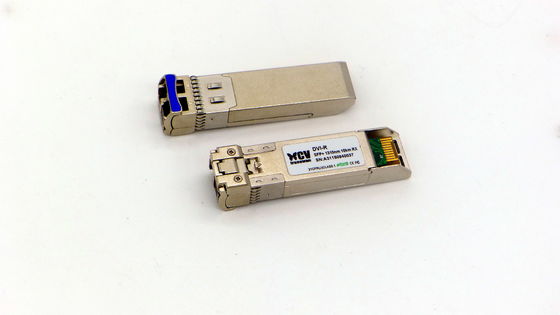

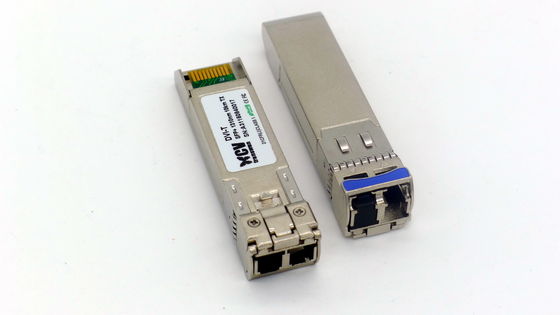

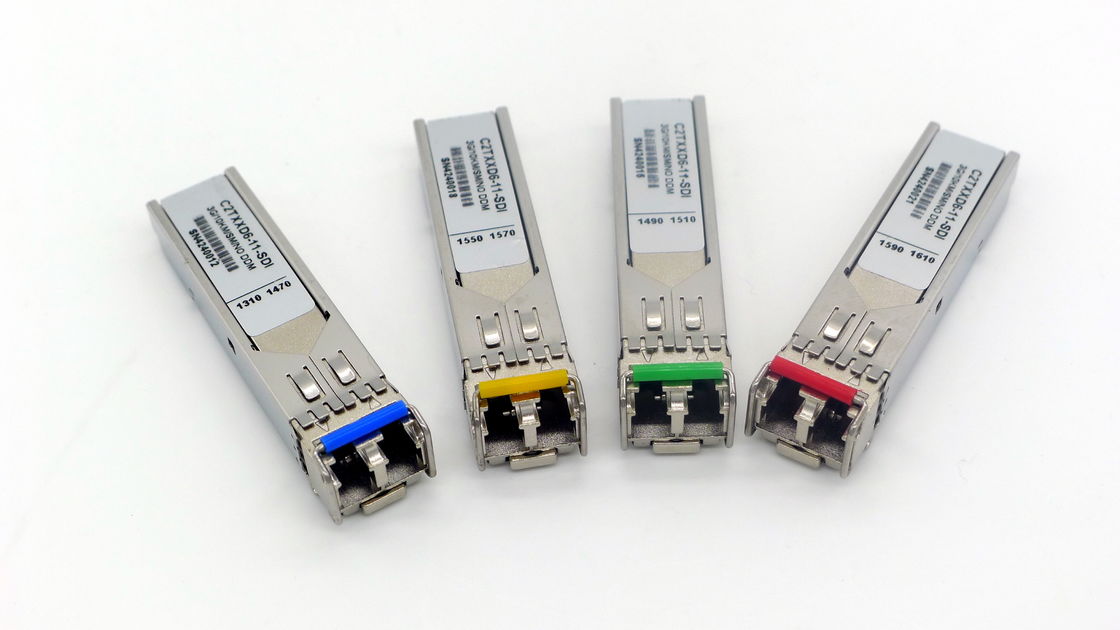

приемопередатчик SFP СТАРШЕГО Коротк-длины волны 10Gb/s Pluggable
●Горячее pluggable
●серийный оптически интерфейс 10Gb/s
●До 300m на 50/125um MMF (2000MHZ.KM)
●Уступчивый с SFP+ MSA
●Пакет SFP MSA с двухшпиндельным соединителем LC
●Интерфейс диагностического монитора цифров
●Очень низкий EMI и превосходное предохранение от ESD
●Высокий допустимый предел передачи
●электропитание +3.3V одиночное
●Под расходом энергии 1W
●Интерфейс SFP механический
●Широкий ряд скорости обработки данных
Описание
●Оптически приемопередатчики CSP08V9-11-55 конструированы для серийных оптически интерфейсов 10Gb/s для передач данных с волокном multimodemode (MMF). Приемопередатчик может поддержать 9.953G b/s к 11.1Gb/s
●Дизайны приемопередатчика оптимизированы для высокой эффективности и рентабельный для того чтобы поставить клиентов самые лучшие решения для применений datacom и хранения.
Стандарт
●SFP+ MSA уступчивое
●SFF-8472 возвращение 9,5 уступчивое
●IEEE802.3-2005 уступчивое
●Telcordia GR-468-CORE уступчивое
●Часть 15 FCC 47 CFR, класс b уступчивый
●УПРАВЛЕНИЕ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21 CFR 1040,10 и 1040,11, class1 уступчивое
●RoHS уступчивое
Применения
●● канала волокна ● 10G 10G Base-SR/SW другие оптически связи
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание | |
| Тариф данных | Локальные сети | 10,3125 | Gb/s | ||||
| Канал волокна | 10,518 | ||||||
| Подача напряжения | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Поставка настоящая | Icc | 300 | мамы | ||||
| Работая температура случая | Tc | 0 | 70 | ℃ | |||
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание | |
| Разница. качание ввода напряжения | 500 | mVpp | Примечание 1 | ||||
| Входной сигнал отключения Tx | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Выход недостатка Tx | H | VOH | 2,0 | Vcc+0.3 | V | Примечание 2 | |
| L | VOL. | 0 | 0,8 | ||||
| Разница во входного сигнала. Импеданс | Zin | 100 | Ω | ||||
Параметр |
Символ |
MIN. |
Тип. |
Максимальный. |
Блок |
Примечание |
|
Разница. качание напряжения тока выхода |
|
|
500 |
|
mVpp |
Примечание 3 |
|
Rx ЛОС вывело наружу |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
Примечание 2 |
L |
VOL. |
0 |
0,8 |
||||
| Параметр |
Символ |
MIN. |
Тип. |
Максимальный. |
Блок |
Примечание |
| Работая длина волны |
|
760 |
|
860 |
nm |
|
| Чувствительность | Psen | -9,9 | dBm | Примечание 3 | ||
| MIN. перегрузки |
Pimax |
-1 |
|
|
dBm |
|
| ЛОС утверждает | LosA |
-24 |
|
|
dBm |
|
| ЛОС Де-утверждает |
LosD |
|
|
-12 |
dBm |
|
| Гистерезис ЛОС |
LosH |
0,5 |
|
4 | dB |
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание |
| Работая длина волны | 840 | 850 | 860 | nm | ||
| Ave. (позволенная) сила выхода | Po | -6 | -1 | dBm | Примечание 1 | |
| Коэффициент вымирания | ER | 3,0 | 5,0 | dB | Примечание 1 | |
| Ширина RMS спектральная | Δλ | 0,45 | nm | |||
| Время подъема/падения (20%~80%) | Tr/Tf | 50 | ps | Примечание 2 | ||
| Оптически амплитуда модуляции | OMA | -2,8 | dBm | |||
| Штраф рассеивания | 3,9 | dB | ||||
| Глаз выхода оптически | IEEE 802.3-2005 уступчивый | |||||
Последовательный интерфейс для ID и DDM
Модули SFP снабдить двухпрободный серийный комуникационный протокол как определено в SFP MSA.
Серийным данным по ID модулей SFP и параметров диагностического монитора цифров можно получать доступ к через интерфейс I2C на адресе A0h и A2h. Память составлена карту в таблице 1. детальные данные по ID (A0h) перечислены в таблице 2. И спецификация DDM (A2h) описана в таблице 3. Для получения более подробной информации памяти mOL и определений байта, пожалуйста см. SFF-8472 (Rev 9,3, август 2002), «интерфейс цифров диагностический контролируя для оптически приемопередатчиков». Параметры DDM внутренне были откалибрированы.
| Память MOL цифров диагностическая (специфические описания поля данных) | |||||
| адрес 1010000X 2 проводов (A0h) | адрес 1010001X 2 проводов (A2h) | ||||
| Адрес | Информация | Адрес | Информация | ||
| 0~95 | Серийный ID определенный SFP MSA (96 байт) | 0~55 | Сигнал тревоги и предупреждая пороги (56 байт) | ||
| 56~95 | Константы тарировки (40 байт) | ||||
| 96~127 | Специфика поставщика (32 байта) | 96~119 | Диагностический интерфейс в реальном времени (24 байта) | ||
| 120~127 | Специфика Vender (8 байт) | ||||
| 128~255 | Зарезервированный, SFF8079 (128 байт) | 128~247 | Потребитель Writable EEPROM (120 байт) | ||
| 248~255 | Специфика Vender (8 байт) | ||||
| Содержание памяти ID EEPROM серийное (A0h) | ||||
| Данные Адрес |
Размер (Байты) |
Назовите Поле |
Значение (наговор) | Описание поля |
| НИЗКОПРОБНЫЕ ПОЛЯ ID | ||||
| 0 | 1 | Идентификатор | 03 | SFP |
| 1 | 1 | Ext. Идентификатор | 04 | MOD4 |
| 2 | 1 | Соединитель | 07 | LC |
| 3-10 | 8 | Приемопередатчик | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | Зашифрование | 01 | NRZ |
| 12 | 1 | BR, номинальный | 67 | |
| 13 | 1 | Зарезервированный | 00 | |
| 14 | 1 | Длина (9µm, km) | 00 | |
| 15 | 1 | Длина (9µm) | 00 | |
| 16 | 1 | Длина (50µm) | 52 | 82m 50125um 500MHZ.KM MMF |
| 17 | 1 | Длина (62.5µm) | 21 | 33m 62.5/125um 200MHZ.KM MMF |
| 18 | 1 | Длина (медь) | 00 | |
| 19 | 1 | Зарезервированный | 00 | |
| 20-35 | 16 | Имя поставщика | ||
| 36 | 1 | Зарезервированный | 00 | |
| 37-39 | 3 | Поставщик OUI | 000000 | |
| 40-55 | 16 | Поставщик PN | ||
| 56-59 | 4 | Поставщик возбуждает | 31 30 20 20 | 10 |
| 60-61 | 2 | Длина волны | 03 52 | 850nm |
| 62 | 1 | Зарезервированный | 00 | |
| 63 | 1 | CC_BASE | XX | Проверите код для низкопробных полей ID |
| ВЫДВИНУТЫЕ ПОЛЯ ID | ||||
| 64-65 | 2 | Варианты | 001A | Лос, Tx_falt, Tx_diable |
| 66 | 1 | BR, максимальный | 00 | Верхний допустимый предел битовой скорости, блоки % |
| 67 | 1 | BR, минута | 00 | Более низкий допустимый предел битовой скорости, блоки % |
| 68-83 | 16 | SN поставщика | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
Серийный номер (ASCII) |
| 84-91 | 8 | Код даты | xx xx xx xx xx xx xx xx | Код даты поставщика изготовляя (ASCII) |
| 92 | 1 | Диагностический контролируя тип | 68 | Диагностики цифров и внутренняя тарировка |
| 93 | 1 | Увеличенные варианты | 80 | Сигнал тревоги/предупреждая снабженные флаги |
| 94 | 1 | Соответствие SFF-8472 | 04 | |
| 95 | 1 | CC_EXT | xx | Проверите код для выдвинутых полей ID |
| ПОЛЯ ID ПОСТАВЩИКА СПЕЦИФИЧЕСКИЕ | ||||
| 96-127 | 32 | Специфика поставщика | Поставщик специфическое EEPROM | |
| 128-255 | 128 | Зарезервированный | Зарезервированный для SFF-8079. | |
Примечание: Байт «xx» должен быть заполнен внутри согласно практически случаю. Для больше информации, пожалуйста см. родственный документ SFF-8472 Rev 9,4.
| Спецификация DDM | |||
| Параметр | Ряд | Точность | Тарировка |
| Температура | -10 | +80°C | ±3°C | Внутренний |
| Напряжение тока | 3,0 | 3.6V | ±3% | Внутренний |
| Ток смещения | 0 | 15mA | ±10% | Внутренний |
| Сила TX | -7 | 0dBm | ±2dB | Внутренний |
| Сила RX | -15 | 0dBm | ±2dB | Внутренний |
| PIN # | Имя | Функция | Примечания |
| 1 | VeeT | Земля передатчика модуля | Note1 |
| 2 | Недостаток Tx | Недостаток передатчика модуля | Примечание 2 |
| 3 | Отключение Tx | Отключение передатчика; Поворачивает выход лазера передатчика | Примечание 3 |
| 4 | SDL | вход-выход 2 данным по последовательного интерфейса провода (SDA) | |
| 5 | SCL | входной сигнал часов последовательного интерфейса 2 проводов (SCL) | |
| 6 | MOD-ABS | Модуль отсутствующий, подключает для того чтобы лавировать или VeeT в модуле | Примечание 2 |
| 7 | RS0 | Тариф select0, выборочно приемник контроля SFP+. Когда высокий, тариф >4.5Gb/s входных данных; когда низкий, тариф входных данных <> | |
| 8 | ЛОС | Потеря приемника индикации сигнала | Note4 |
| 9 | RS1 | Тариф select0, выборочно передатчик контроля SFP+. Когда высокий, тариф >4.5Gb/s входных данных; когда низкий, тариф входных данных <> | |
| 10 | Лавируйте | Земля приемника модуля | Примечание 1 |
| 11 | Лавируйте | Земля приемника модуля | Примечание 1 |
| 12 | RD | Приемник перевернул вне положенные данные | |
| 13 | RD+ | Приемник не-перевернул вне положенные данные | |
| 14 | Лавируйте | Земля приемника модуля | Примечание 1 |
| 15 | VccR | Поставка приемника 3.3V модуля | |
| 16 | VccT | Поставка передатчика 3.3V модуля | |
| 17 | VeeT | Земля передатчика модуля | Примечание 1 |
| 18 | TD+ | Передатчик перевернул вне положенные данные | |
| 19 | TD | Передатчик не-перевернул вне положенные данные | |
| 20 | VeeT | Земля передатчика модуля | Note1 |
